דרייבר MW LRS 75W 24V

מק״ט : 2201385 קטגוריות ,

תיאור

דרייבר לד חכם מתח קבוע עמעום על V220 (טריאק) או לחצן push

  • ממשק עמעום: Triac/ELV.
  • תקף עבור עמעמים (דימרים) TRIAC מסוג leading edge ו-trailing edge.
  • עמעום בשינוי רוחב פולס דיגיטלי (PWM).
  • טווח עמעום בין 0-100%, עמעום לד התחלתי 0.1%.
  • נצילות מעל 85%.
  • הגנה מפני קצר / חימום יתר / עומס יתר.
  • תואם לתקן בטיחות SELV.
  • מתאים לסביבות מקורות.

הפרמטרים של טווח העמעום משתמשים במערכת העמעום LUTRON R כתקני בדיקה.

הפרמטרים עשויים להיות שונים כאשר משתמשים במערכות עמעום Triac/ELV של מותגים שונים.אנחנו יכולים להתאים את התכנית לדרישות גבוהות של הלקוח.לתשומת לבך:

LUTRON R הוא סימן מסחרי רשום של Lutron Electronics Co. Inc בארה”ב ובמדינות אחרות

75W 6.25A 24Vdc
 150W 6.25A 24Vdc

מאפיינים עיקריים

  • ממשק עמעום: Triac/ELV, Push Dim
  • רעש ואדווה: ≤200mV
  • טווח מתח כניסה: 200-240Vac ±10%
  • עוצמה במוצא: Max. 75W
  • תדר: 50/60Hz
  • זרם כניסה: 230Vac≤0.8A
  • טווח עמעום: 0~100%
  • עמעום לד התחלתי 0.1%.
  • יעילות: 87% ≥
  • טמפרטורת עבודה: tc: 85°C ta: -30°C ~ 60°C
  • נחשול זרם (טיפוסי): התחלה קרה A60 ב- 230Vac
  • לחות עבודה: 20 ~ 95%RH, non-condensing
  • זליגת זרם: I/P-O/P: <0.5mA/230Vac, I/P-GND: <0.75mA/230Vac
  • זרם מוצא: מקס. 3.12A
  • מקדם טמפרטורה: ±0.03%/°C(0-50°C)
  • מתח מוצא: 12Vdc
  • טווח מתח מוצא: 12Vdc ±0.5Vdc
  • לחות וטמפרטורת אכסון: -40 ~ 80°C, 10~95%RH
  • וויברציה: 10~500Hz, 2G 12min./1cycle, period for 72min. each along X, Y, Z axes

הגנה:



  • הגנה מפני התחממות יתר: טמפרטורת סביבה ≥65~75°C. נדלק חזרה באופן אוטומטי כאשר הבעיה נפתרת.
  • הגנת מתח יתר: במתח ללא עומס של ≥26~32V. נדלק חזרה באופן אוטומטי כאשר הבעיה נפתרת.
  • הגנת עומס יתר: כאשר עומס הזרם Load≥102%~125%, נדלק חזרה באופן אוטומטי כאשר הבעיה נפתרת.
  • הגנת קצר: נדלק חזרה באופן אוטומטי כאשר הבעיה נפתרת.

בטיחות ותאימות אלקטרו-מגנטית:



  • עמידה במתח: I/P-O/P: 3750Vac
  • התנגדות בידוד: I/P-O/P: 100MΩ/500VDC/25°C/70%RH
  • תקני בטיחות: IEC/EN61347-1, IEC/EN61347-2-13
  • פליטת EMC: EN55015, EN61000-3-2 Class C, IEC61000-3-3
  • חסינות ENC: EN61000-4-2,3,4,5,6,8,11 EN61547

שונות:



  • מידות: ×62×34 מ”מ (א/ר/ג)
  • אריזה: 206×64×39 (א/ר/ג)
  • משקל: 440 גר’ ±10

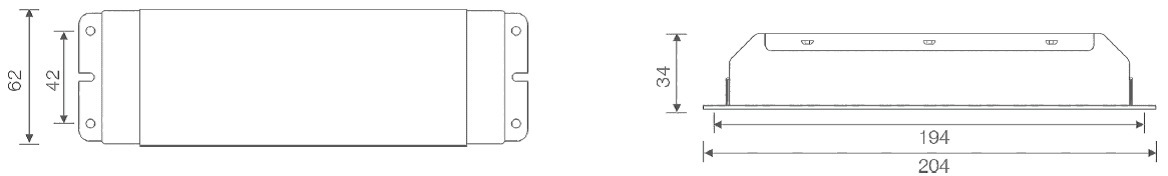

מידות
שרטוט חיווט
חיבורי Triac

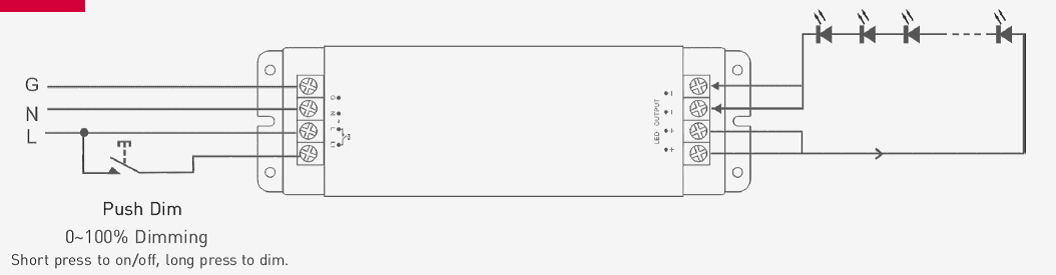

שרטוט חיווט
עדיפות ממשק העמעום: ראשית Triac, ולאחר מכן עמעום בלחיצה.
בחירה בין דימר רגיל ומערכת עמעום
יש שוני במידת הדיוק של דימר רגיל ומערכת עמעום. הדיוק של מערכת עמעום גבוה יותר.כדי לעמוד בדרישות לקוחות לאפקטים מושלמים של עמעום, אנחנו ב-LTECH תכננו שתי אפשרויות.

שיטה: כבה את החשמל ולאחר מכן הסר את כיסוי הדרייבר של הלד כדי למצוא את הרכיב הנכון על ה- PCB. שנה מערכת על ידי בחירת סיכת חיבור שונה (מיועד לשימוש ע”י מתקינים מקצועיים בלבד). ברירת המחדל של היצרן היא דימר רגיל.

  • הפעלה / כיבוי לחץ לחיצה קצרה.
  • עמעום רציף: לחיצה ארוכה
  • עם כל לחיצה ארוכה נוספת, רמת האור משתנה בכיוון ההפוך.
  • זיכרון עמעום: הבהירות תהיה זהה לזו שנבחרה קודם לכן בעת הכיבוי והדלקה מחדש..
לתשומת לבך:
  • התקנה ותחזוקת המוצר תיעשה על ידי אדם מוסמך.
  • לפני השימוש, יש לוודא שמתח המוצא של דרייבר הלד תואם לנורות הלד. מתח לא תקין יגרום נזק לנורות הלד או ישפיע על יעילות התאורה.
  • פיזור חום טוב יכול להאריך את חייו של דרייבר הלד. נסה להתקין את דרייבר הלד על משטח המתכת, והשתמש
  • בסביבה מאווררת היטב.
  • במקרה של תקלה בטלוויזיה, אל תתקן בעצמך. בכל שאלה, אנא פנה ישירות לספק.
